概述
HGW-P20气柜活塞水平倾斜测量仪具有实时在线监测气柜活塞升降过程中的动态倾斜率,实时跟踪活塞运行过程中的各方位倾斜度,保证设备运行在安全范围之内,该仪表采用静态重力地球引力自平衡原理(或激光矩阵面测量),准确测量气柜活塞各方位相对地球水平面的微小倾斜度,测量迅速,显示直观,报警齐全,可由用户自定义设定各方向活塞倾斜率数据报警值,在设备运行过程中实时输出各方位倾..
详细介绍:


HGW-P20气柜活塞水平倾斜测量仪


应用背景

煤气柜是钢铁企业和市政企业煤气贮存的重大容器设备,是管网储配站不可缺少的储气调压的关键设备,活塞日常运行中动态的水平、倾斜参数是衡量煤气柜技术性能好坏和运行状况的重要指标之一。在气柜工作过程中,活塞随气压升降的垂直度直接影响到气柜的稳定与安全运行。一旦活塞倾斜度过大,将可能带动 T 挡板随之倾斜飘逸,从而可能导致一级皮膜挤破,产生煤气泄漏,甚至损坏 T 挡板导轮和煤气柜侧板,从而造成较大的经济损失、周边大气环境的污染和安全事故。因此,对活塞运行过程中的倾斜度进行监测,及时掌握活塞的倾斜状况尤其重要,也是近年安监部门重点检查的一套自动监测设备。

HGW-P20气柜活塞水平倾斜测量仪具有实时在线监测气柜活塞升降过程中的动态倾斜率,实时跟踪活塞运行过程中的各方位倾斜度,保证设备运行在安全范围之内,该仪表采用静态重力地球引力自平衡原理(或激光矩阵面测量),准确测量气柜活塞各方位相对地球水平面的微小倾斜度,测量迅速,显示直观,报警齐全,可由用户自定义设定各方向活塞倾斜率数据报警值,在设备运行过程中实时输出各方位倾斜高度值和各方位倾斜超标声光报警和外接继电器报警,适用于各式气柜的活塞倾斜率(活塞水平率)的测量


目前使用的测量方法:

   1、有利用在环廊放置连通水管和水箱以及标尺等最原始方式,信号未实现远传,值班人员不能及时了解

    活塞运行情况,只能进入气柜内部检查,岗位职工工作辛苦,而且人员进入气柜内危险性大,监测的准

    确度和实时性较差等诸多缺点,该方式仅用在新柜体实验时参考使用;

  2、有利用在环廊连通管或在活塞顶部注入工业油测量活塞顶部相对方位差压或各边液位来测量,该种方式

    用在煤气柜几十米的直径上布置如此细小的常压测量管,因测量管内本身压力微小,油品粘稠流动性

    差,并且油品日常易挥发导致两边自然不平衡加大误差,油品流动性差导致测量反应缓慢,管内气泡影

    响测量等诸多因素导致该种方式测量误差巨大,只能作为倾斜方向判断,无实际参考意义;

3、有采用在气柜四个方位布置四台钢丝绳连接编码器的形式的,机构复杂,运行一段时间以后绳轮之间容

    易打滑,测量不准确,维护量极大,需要频繁定期调整和更换钢丝绳,维护人员工作量大。


     我公司根据气柜该种特殊工况,专利研制采用静态重力地球引力自平衡(或激光矩阵面)原理高精气柜活塞倾斜测量仪,不受柜体原始钢结构施工质量和目前气柜高度状态影响,以地球水平面为基点,在动态活塞顶布置高精测量传感器,连成水平面矩阵,该套系统反应时间小于0.1S,测量精度为±1mm,活塞各方位相对于整个地球坐标系微小变化实时准确捕捉,测量迅速,显示直观,报警齐全,高度灵敏监测着活塞平衡度始终在安全区间内运行。


  HGW- P20气柜活塞水平倾斜测量仪产品特点:

    ◆   准确可靠 精度高  采用静态重力地球引力自平衡(或激光矩阵面测量)原理,以地球水平面做为参照原

        点,不受安装时候气柜所在高度位置影响,系统测量精度为±1mm,气柜每个方位微小倾斜变化都能够

        被测量仪捕获;

   ◆   反应灵敏 测量迅速 测量系统反应时间小于0.1S,无滞后,气柜每时每刻动态尽在掌握

   ◆   功能齐全 信号输出和报警功能完善 系统

   ◆   免维护  系统防护等级高,一次调校,不拆除移动原安装位置日常不需进柜维护

   ◆   安全防爆 全防爆设计,防爆手续、证照齐全,满足煤气柜防爆场合需要

   ◆   安装方便 活塞顶部安装,模块块设计,附件齐全,到厂即装

   ◆   不停产安装 准化制造、无需要停产即可安装

   ◆   专利创新产品  国内首创,为公司专利产品



  技术参数:

   ◆   防爆标志:Exd II CT4-6 Gb

   ◆   反映时间:<0.1s

   ◆   测量精度:±1mm

   ◆   供电电压:18-30V DC

   ◆   工作温度:-40-85

   ◆   模拟量输出:44-20Ma

   ◆   报警点输出:8点继电器信号

   ◆   显示控制箱安装方式:壁装和柜内开孔安装,对无PLC系统用户,数据进仪表柜或挂墙显示的


  HGW-P20气柜活塞水平倾斜测量仪系统构成清单:

 HGW-PXC现场测量传感器 四台、HGW-ZK数据转换控制箱一台

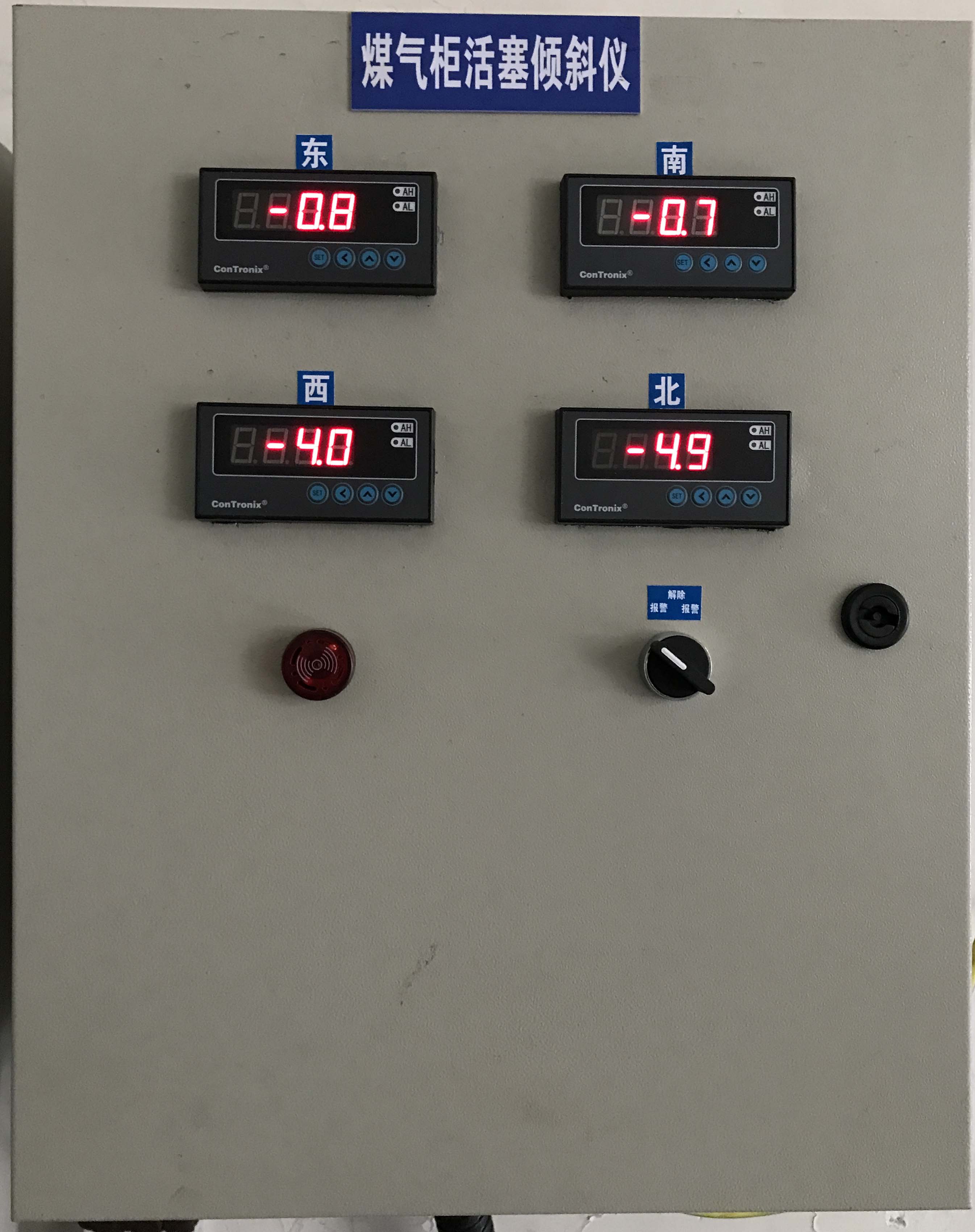

                                  系统构成图                                                             倾斜仪数据壁挂箱

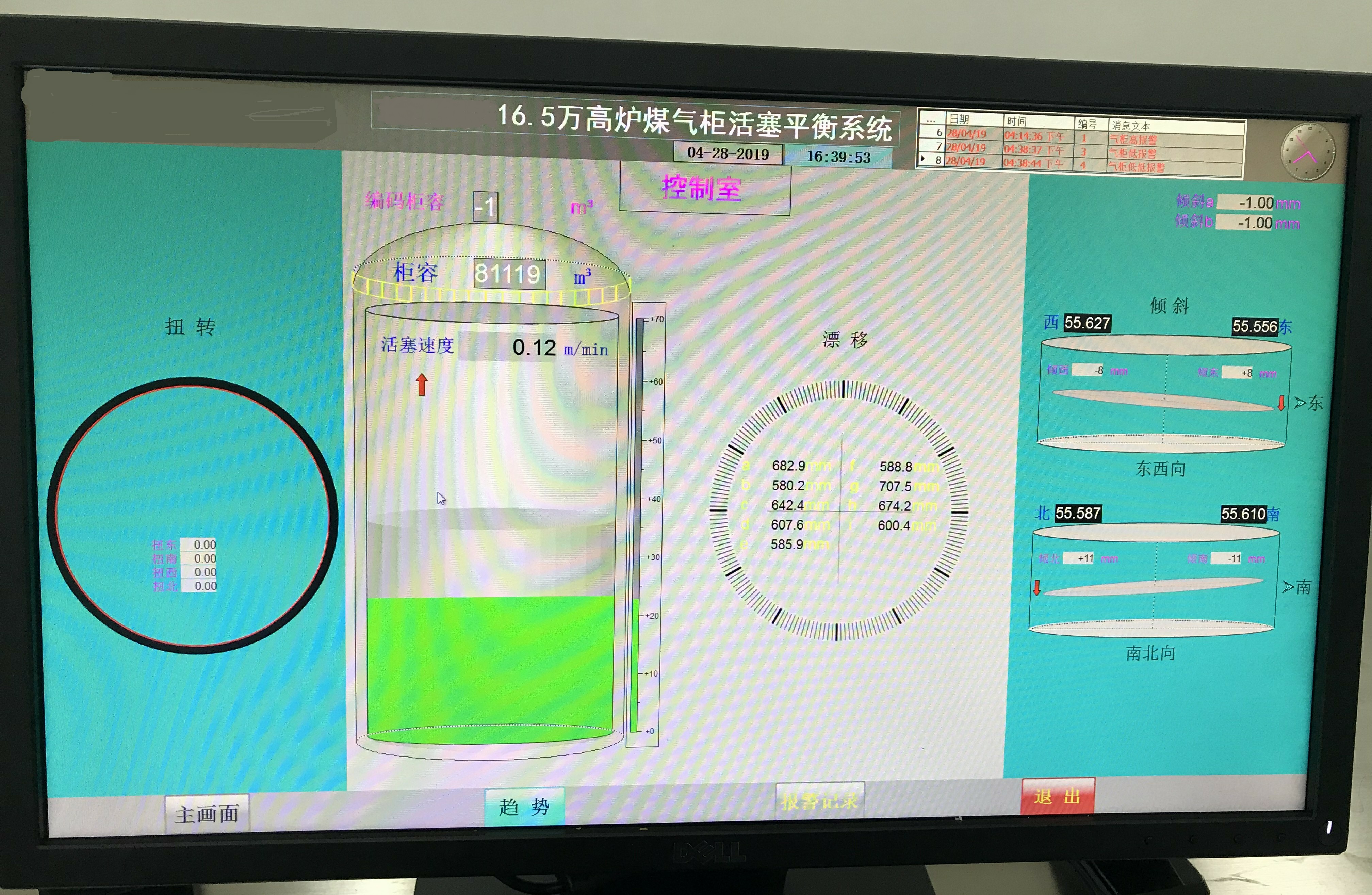

         系统集成电脑画面








                           防爆合格证(防爆证编号:8151269,可登陆www.fbdqhy.com查询)



      该款仪表防爆手续齐全,满足国家安监部门对煤气柜倾斜测量的强制技术要求,检测方位数量可根据用户需要确定,并可以不用停产,实现在线安装,节约生产成本,使业主效益最大化。


         详细样本请在网站“服务支持/软件下载”栏点击下载
