概述
煤气柜活塞漂移位测仪(煤气柜T挡板与柜壁安全间距防爆位测仪)安全防爆、模块化安装,无需要停产就可实施,该设备彻底解决了活塞漂移量在线测控难题,根据二段气柜和单段干式皮膜柜制定个性化测量方案,经济高效准确,仪表采用先进的数字化背景抑制技术,结合光电综合技术构成了光飞行时间的精确测量系统,测量分辨率高达1 毫米,特别是在该系统中应用了多项抗干扰和EMI屏蔽技术,解决了..
详细介绍:


煤气柜活塞漂移位测仪(煤气柜T挡板与柜壁安全间距防爆位测仪)

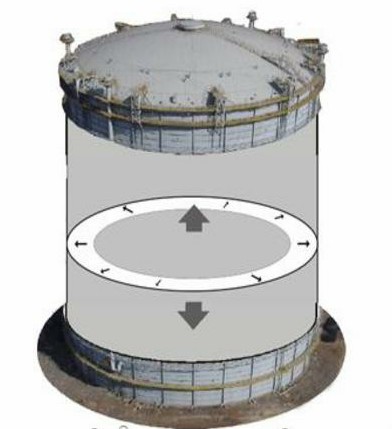

冶金、石油石化、能源化工和市政企业领域中的煤气柜是工业生产中重要的能源调节关键设备,柜内贮藏着巨大容量的能源气,常用的威金斯式干式煤气柜柜型结构呈圆筒形,内部采用橡胶膜密封,单位时间内吞吐气量大,升降速度快,维护简便,密封效果好,是目前应用最广泛的柜型之一,日常运行气体回收和外送用户中,气柜活塞动作频繁,上下升降快速,运行中活塞若向柜体某一边的过度水平漂移,超过安全间隙值如不及时发现进行有效控制或停止运行,将导致气柜侧护板和密封橡胶膜之间距离过近发生挤压导致皮膜破损煤气泄漏事故,甚至发生活塞倾斜加剧、坠落等,有发生重大安全生产事故风险,所以气柜活塞T挡板与柜壁之间的漂移量是气柜运行的一个重要参数,通过检测仪表实时动态监测两者之间的安全间距(漂移量),实现对煤气柜活塞运行的动态漂移数据采集、记录、报警、联锁保护功能,保证气柜始终运行在安全合理的间隙区间内。

目前对于气柜活塞与柜壁之间的间距漂移值的测量,常用的方法是操作人员佩戴呼吸器,定期进入气柜,对T挡架走台边缘与柜壁之间距离进行人工卷尺测量,由于转炉煤气毒性大,运行时不宜每天进柜检査,且存在测量精度低、误差大、活塞在不停运动、人员读取数据滞后等缺点,不能在线实时不间断的反映活塞与侧板间距,活塞间距漂移得不到真正的监测和控制。 HGW-KV20 T挡板与柜壁安全间距测量仪本质安全防爆、模块化设计,无需停产就可实施,可根据二段式皮膜气柜和一段式高压柜型合理配置检测点,实现经济高效测量,该设备彻底解决了活塞漂移量在线测控难题,采用了先进的数字化背景抑制技术,结合光电综合技术构成了光飞行时间的精确测量系统,测量分辨率高达1 毫米,特别是在该系统中应用了多项抗干扰和EMI屏蔽技术,解决了外部光线、温度、噪声、振动、电磁场等干扰因素对测量准确度所造成的不稳定性影响,使得该系统即便在恶劣的工业现场仍能可靠、精准地运行,其稳定性、可靠性大大优于其它同类传感器,该套设备的防爆等级达到了 Exd II BT6 Gb,并取得SIL安全认证,系统具有实时在线监测气柜活塞升降过程中多个方位T挡板与柜壁间隙(漂移量),在上位机画面上直观显示各方位间距测量数值,可实现对过程数据的的显示、报警、联锁、记录、存档、打印等功能,预留由用户自定义设定各间距报警功能键,在设备运行过程中超值声光报警和实时输出各方位报警继电器功能触点。



产品特点:

  测量精度高  防爆激光位测,可见二级激光源,调整方便,非接触式测量,精度达1mm

◆  功能齐全 信号输出和报警功能完善   系统上位机显示并输出多路漂移4-20mA号,

    RS232/422/485各种通讯接口齐全;漂移值超标声光报警,并输出多点报警接触器接点;

    各方位报警工艺值预留操作人员设定窗口,用户可随意设定报警工艺参数;

◆  免维护   仪表设计坚固,一次调校,不拆除移动原位置日常不需要进柜维护

  安全防爆  全防爆设计,防爆标志:Exd II BT6 Gb,SIL安全认证,满足煤气要求

◆  保护齐全  反向保、过载、短路保护

◆  安装方便  模块块设计,附件齐全,到厂即装

◆  在线安装,无需要停产就可安装,老气柜改造和新建气柜均可



   技术参数:

   ◆  防爆等级:Exd II BT6 Gb

   ◆  工作电压:18-30V DC

   ◆  分辨率:1mm

   ◆  输出信号:多路模拟量4-20mA,RS232/422/485通讯接口

   ◆  报警点输出:多点继电器

   ◆  电气保护:短路、反向、超载保护、

   ◆  输出显示方式:上位机画面显示和输出多个方位4-20mA备用信号接口


  系统构成:

  高精防爆智能位测传感器、数据控制盘、显示单元、报警单元、



 详细项目方案和系统配置请致电 :010-82781006 13911814898
