概述
LKT-G90激光柜位计是满足煤气柜防爆场合测量的新型柜位仪表,克服了以前超声波和雷达测量仪表的信号不稳,易干扰,测量精度差、反映慢的缺点,能满足各种柜型的柜位活塞高度测量,防爆标志适用于爆炸气体环境中 1 区或 2 区 IIC 类 T6 组及以下的爆炸危险场所,仪表激光部件为国外原装进口元件,光源寿命长、信号稳定可靠、测量迅速、精度高,适用于冶金、焦化、燃气、化工、石油石化等..
详细介绍:


LKT-G90 激光柜位计


LKT-G90激光柜位计是满足煤气柜防爆场合测量的新型柜位仪表,克服了原来在不少气柜上早期使用的超声波和雷达物位计的信号不稳定、容易产生虚假回波、准确度差的缺点,LKT-G90激光柜位计仪表核心部件为国外原装进口,光源寿命长、信号稳定可靠、测量迅速、精度高,防爆标志适用于爆炸气体环境中 1 区或 2 区 II C 类 T6  组及以下的爆炸危险场所,适用于冶金、焦化、燃气、化工、石油石化等行业各种柜型的柜位高度测量

   产品创新:

    核心部件国外原装进口,寿命长、稳定可靠、测量迅速、精度高

  ◆  测量参数齐全,柜高(柜容)、柜速参数齐全,超高、超低、超速报警完备

  ◆  使用范围广,适合爆炸气体环境中 1 区或 2 IIC T6  组及以下的爆炸危险场所

  ◆  调整维护方便,采用手机蓝牙APP软件实时监测修改激光柜位计系统参数,完全代替调试笔记

     本和手操器调试的全部功能,彻底摆脱需要携带繁重的笔记本和老式的手操器,打开手机就

                可调试,进入移动智能时代


   产品特点:

◆  对被测物体非接触测量,测量效果不受所测量物体表面的角度或粗糙度影响

◆  测量精度高,分辨率1mm

◆  测量范围大,最远可达200m

◆  测量迅速,对活动的物体快速响应

◆  可见安全红色激光,窄射束易于瞄准被测物

◆  一次参数标定,日常无需再标定,免维护

◆  适应环境能力强,对周围物体和容器形状抗扰性

◆  可随意设定测量值的输出单位,包括:米、厘米、英尺、英寸等

◆  安装简便,可吊装和托装,无需特定安装位置,任意角度测量

◆  输出接口齐全,RS232通讯口和4-20mA电流输出

◆  安装简便,可吊装和托装,无需特定安装位置,任意角度测量

◆  输出接口齐全,RS232(422,)通讯口和4-20mA电流输出

◆  输出参数齐全:可输出柜位高度、柜速和柜容测量信号,柜位超高和超低或超速均发出声光报警

   和联锁继电器触点


   测量原理


LKT-G90激光柜位计采用相位比较原理进行测量,基本原理是:激光传感器将光速为 C 的激光射向被测目标,将接收到的激光信号与参考信号进行比较,测量它返回的时间,由此求得激光器与被测目标间的距离 d 。即:d=ct/2   式中t—激光发出与接收到返回信号之间的时间间隔。由于激光脉冲宽度窄,光接收器响应速度快,精度高,用微处理器计算出相应

相位偏移所对应的物体间距离,可以达到mm 级测量精度。




技术参数:

防爆标志: Ex d II C T6 Gb

防护等级:IP65,铝合金铸铝外壳

分辨率:1mm

测量精度:±1mm,超过50 米测量精度为±2mm

供电电压:10V-30V DC

测量速率:10Hz-50Hz(3读数/-----1读数/60)

激光散射角:0.2°

工作温度:-40℃-60℃低温时可电辅加热(可选)

激光安全:符合国际 DIN EN 60825-1标准,激光等级2 级

波 长:650nm,红色可见激光

测量范围:0.2 -200m,超过50m时,需使用专用反射板

通讯接口:RS232/RS422,测试、组态和排除故障

模拟量输出:对测量范围可编程,4-20mA,负载阻抗 500

电气接口:M20X1.5

安装方式:垂直向下


附件可选项

防雨罩、 定位器、防尘管、


      激光柜位计系统构成清单

LKT-G90激光传感器 一台;LKT-Z柜位计可调整底座  一套;

LKT-YZ 防雨罩 一台;    LKT-SC调试手操软件      一套;


安装、调试

LKT-G90激光柜位计为光学测量元件,安装位置在煤气柜上一般都安装在柜顶通廊中心边缘或柜体拱顶开口焊接支架,设备可吊装也可底部托装,为了便于调试维护和标定方便,常用选择底部托装。

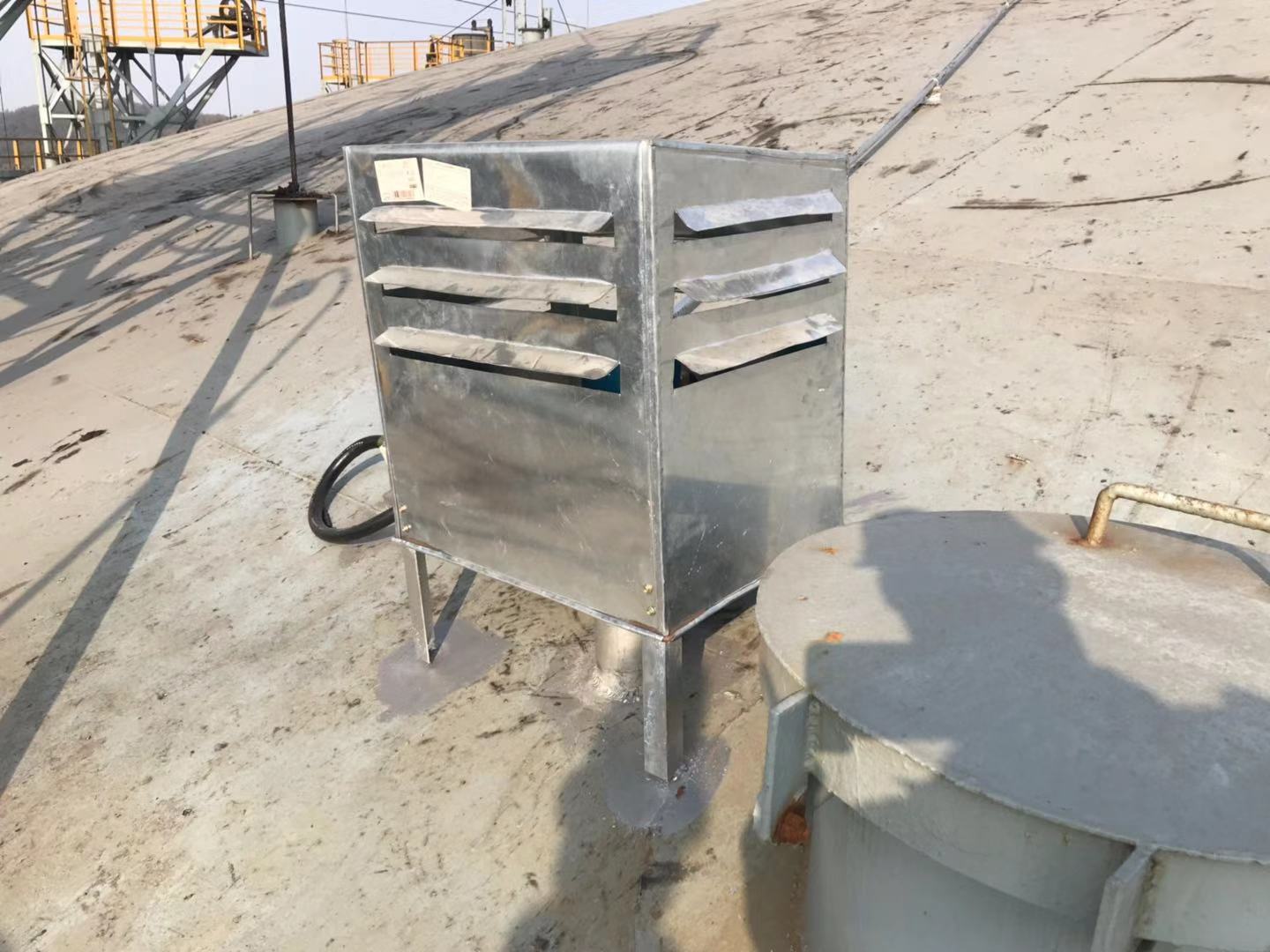

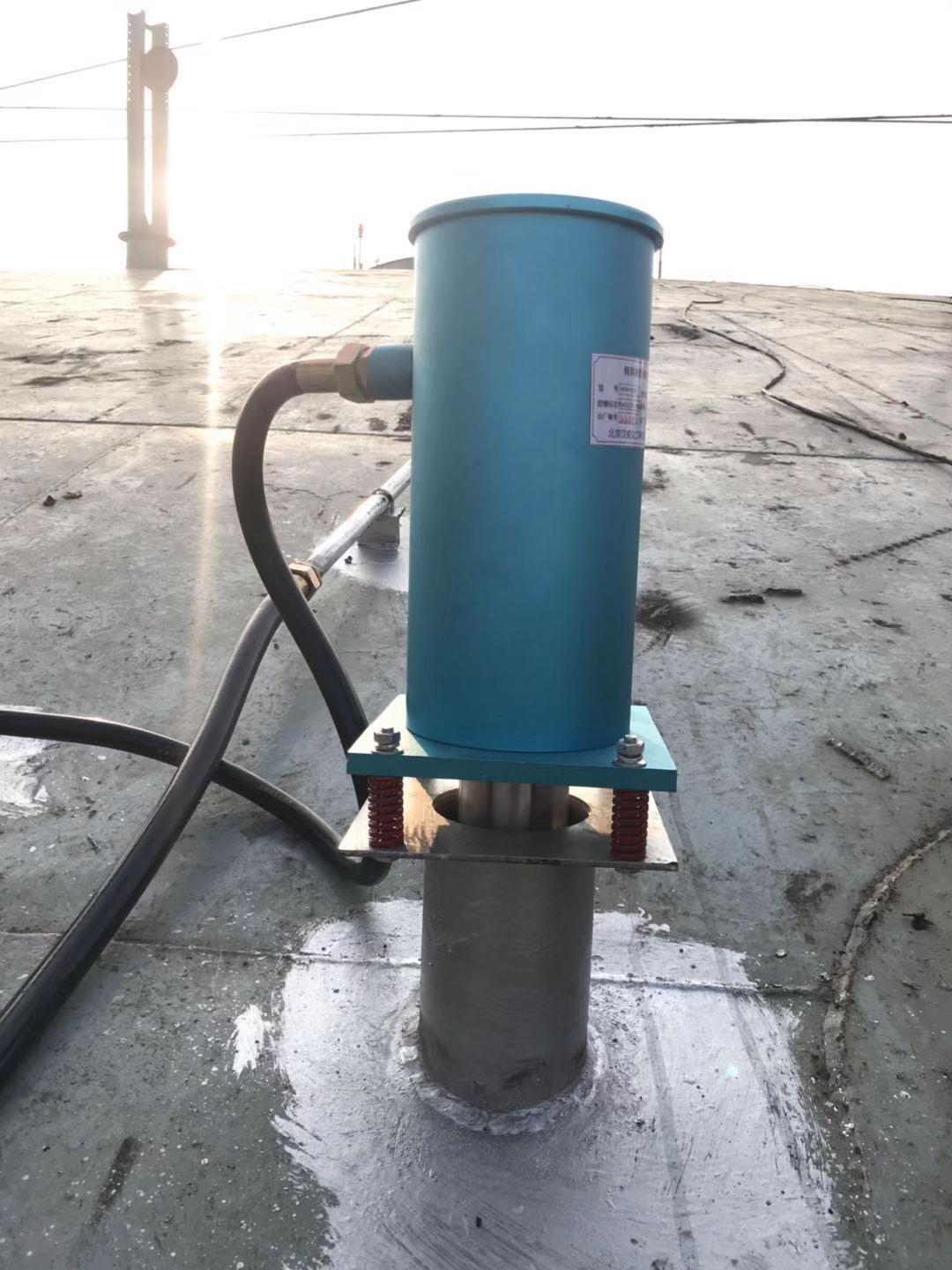

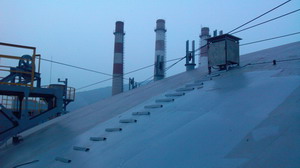

                 柜内安装示意图                                                       柜顶安装实拍图片

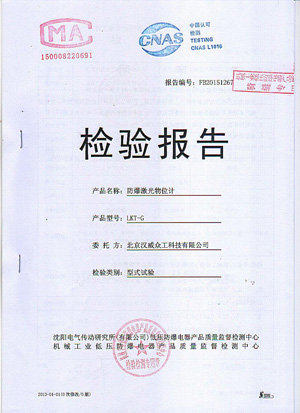

                         防爆合格证(防爆证编号:8151267,可登陆www.fbdqhy.com查询)


   详细样本请在网站“服务支持/软件下载”栏点击下载
