概述
HW-30型超低照度自清灰式炉顶红外摄像仪系统是我公司为打开高炉操作的黑匣子而开发的专利产品,可以用来实时监视高炉内部整个料面情况,中心煤气流与边缘煤气流分布状况,看到管道、塌料、坐料和料面倾斜等炉内现象,而且可观察溜槽运动和布料过程,此外,在降低料线的情况下,还可观察到炉体砖衬和冷却设备的工作状况以及结瘤、结厚等现象,是高炉操作者及时获取炉内信息的好帮手,为高...
详细介绍:



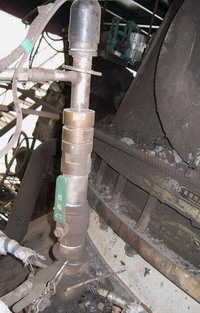

   HW-30炉顶红外摄像仪


     HW-30型超低照度自清灰式炉顶红外摄像仪系统是我公司第六代产品,为打开高炉操作的黑匣子长期稳定运行而开发的专利产品,可以用来实时监视高炉内部整个料面情况,中心煤气流与边缘煤气流分布状况,看到管道、塌料、坐料和料面倾斜等炉内现象,而且可观察溜槽运动和布料过程,此外,在降低料线的情况下,还可观察到炉体砖衬和冷却设备的工作状况以及结瘤、结厚等现象,是高炉操作者及时获取炉内信息的好帮手,为高炉炉况的控制、节约能源、提高铁水质量具有专家指导意义。


设备创新:

      1、本系统采用定制的超低照度红外微型摄像机,图像分辨率≥530TVL,镜头具有长景深的特性,不用调

           焦,大幅度提高了工作的稳定性和可靠性。

      2、系统具有防爆及防煤气泄漏功能,消耗气量少,可在休风间隙即可安装。

      3、整个系统设置多种保护,系统温度超高和冷却用水流量过小以及吹扫气体压力过低都可系统报警(该

           信号也可接至高炉控制PLC系统报警保护),异常情况下枪体自动退出到炉外并关闭高温阀门,可在主

            控室遥控退出或进入,也可以现场手动控制退出或进入。

      4、针对目前在高炉高风温高压的炉况下运行有积灰的问题,我公司开发自清灰专利装置,保证设备长期

           运行无积灰现象,镜头自动定期清扫前端灰尘,刮扫周期可根据灰尘量进行设定,也可在主控室遥控

           操作。(专利号:201020228872.0

系统构成:

1. 专用摄像枪:高温探测仪内装专用红外摄像机和高温镜头;

2. 炉内摄像仪专用保护套

3. 自清灰装置:保证设备长期运行,免除积灰的困扰;

4. 压力温度流量组合报警仪

5、自动伸缩保护装置

5. 现场接口自动控制箱

6. 炉顶温度分析系统软件包:集图像采集、视频分析、

温度分析为一体,可及时和 直观地观察到炉内的温度变化,绘出伪彩图、温度数据图、趋势图和分布曲线。实时显示料面各点温度,记录一工作时间段的炉内温度信息,建立工作温度数据库和供专家分析系统调用。(可选)

系统特点:

◆  专利自清灰技术:特殊的无积灰设计,设备长期运行,无积灰现象

◆  红外超低照度:在炉顶温度最低30℃的环境中能看清炉内布料伪彩

◆  图像清晰:定制的微型摄像机,图像分辨率≥530TVL

◆  耗气量少:每小时仅消耗气体4 m3,保证高炉输出煤气质量

◆  安装、维护简便,安全:安装时只需在炉壳开125MM开孔即可,多重密封环设计,维护时无煤气泄露

◆  多重保护:具有气体和水压流量,摄像枪温度多种报警功能,在断水或气压低时自动报警,自动控制伸缩摄像枪关闭安全阀门等动作,保证设备的安全。

工作条件

  1、使用环境温度:炉内温度:≤2000℃控制系统:≤70℃;

     2、冷却水接点入口压力≥0.25MPa 流量≥3m3/hPH=6-8

     3、氮气或净煤气:接点入口压力≥0.3MPa   流量:4m3/h

     4、供电  控制室:220VAC 500W    现场:220VAC 500W






         详细样本请在网站“服务支持/软件下载”栏点击下载
